產品名稱:SANTAK山特機架式 C1-10KVA Rack 在線式UPS不間斷電源

發布日期：2025-04-23 15:19 點擊：次

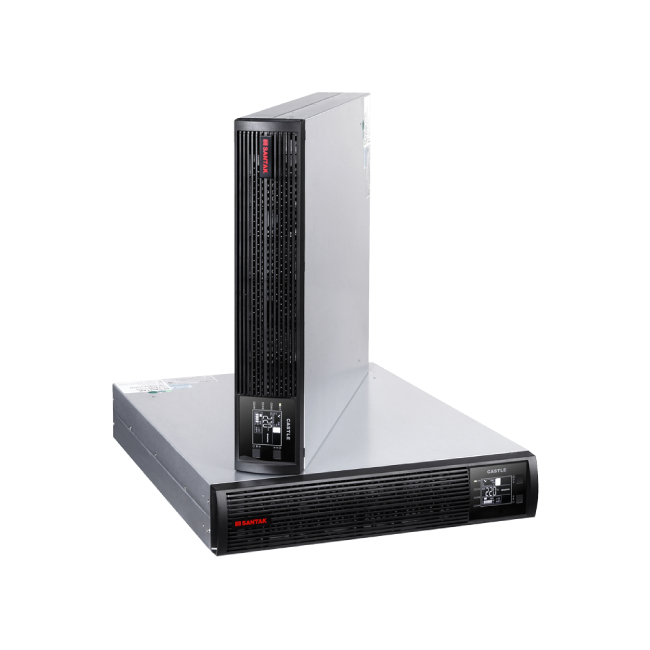

產品展示

產品描述

SANTAK城堡系列機架式 C1-10kVA Rack

城堡（Castle）系列機架式 C1-10kVA Rack采用機架式結構，純?cè)诰€雙變換設計。能有效匹配用戶的用電設備、提高能源使用效率以及降低應用成本。配置先進的通訊軟件及各種通訊接口，兼容各種虛擬化系統的管理。適用于各種IT及工業機柜環境，滿足用戶設備需要的N+X及2N等各種冗余級別的可靠性要求。其典型應用包括：中小型企業、大型企業分支機構、銀行網點等小型化數據中心；存儲器、網絡設備、VoIP、通訊設備、自動化設備、Office 辦公終端；精密儀器設備及工業控制設備等。

___________________________________________________

應用場景

中小型企業、大型企業分支機構、銀行網點等小型化數據中心

存儲器、網絡設備、VoIP、通訊設備、自動化設備、Office 辦公終端

ATM 柜員機、廣告機等設備

___________________________________________________

輸出功率因數0.9，完全匹配主流負載設備

雙轉換效率95%，為用戶節省大量能源開支

CE標志，符合IEEE 標準，符合歐盟環保標準

結構緊湊，10kVA只需2U高度，節省寶貴的機柜空間

配置電池?cái)?shù)量可調整，可根據用戶電池?cái)?shù)量設置匹配參數

高溫環境驗證，可適應50攝氏度環境溫度運行

超強充電能力，滿足長時間后備電池配置及快速充電需求

低噪音模式設計，舒適的使用體驗

支持并機擴展，提升系統容量及系統冗余度

豐富的選配件，可滿足用戶的差異化需求，包含：網絡監控卡、Modbus/CMC卡、可編程干節點卡、并機組件、維修旁路、主機導軌、電池模塊導軌

RACK 1-3kVA 技術規格

型號		C1KR（2021）	C1KRS（2021）	C2KR（2021）	C2KRS（2021）	C3KR（2021）	C3KRS（2021）
額定容量		1kVA		2kVA		3kVA
輸入	電壓	(110-300)VAC
	頻率	40-70Hz
	輸入功因	≥0.98
電池	外接電池標稱電壓	-	36V	-	72V	-	96V
	電池形式	閥控式鉛酸蓄電池
	電池?cái)?shù)量	2PCS	-	4PCS	-	6PCS	-
輸出	電壓	220*(1±2%)VAC
	頻率	與輸入同步(市電模式)
	頻率	50±0.05Hz (電池模式)
	輸出功因	40°C環境溫度下0.8，30°C環境溫度下0.9
	過載能力	105%-150%，47s-25s；150%-200%，25s-300ms；200%以上200ms(輸出功因0.8)
	插座形式*數量	國標插座*2
轉換時間	停電/復電	0ms
后備時間 (80%載，0.8功因)		>4.5 min	-	>4.5 min	-	>4.5 min	-
指示燈	LED+LCD	LCD電壓、頻率等信息顯示、UPS運行狀況指示燈等
警報聲音	電池放電	當輸入電壓斷電時每四秒一叫，當電池將用盡時每一秒一叫
警報聲音	UPS異常	長鳴
自動重啟		電池耗盡shutdown后，市電恢復正常時，可以自動重啟
通訊界面	USB	監控功能
通訊界面	可擴展通訊卡（選購件)	NMC卡，CMC卡，AS400卡，SPCC卡
環境	溫度	0°C-40°C
環境	濕度	<95%
重量(凈重)Kg	主機	11	7.2	17.5	8.9	21.6	9.0
重量(凈重)Kg	電池模塊	-	20.0	-	20.0	-	24.8
外觀尺寸 WDH(mm)	主機安裝尺寸	43842087	43842087	43857087	43842087	43857087	43842087
外觀尺寸 WDH(mm)	電池模塊	-	43842087	-	43842087	-	43842087
運輸重量（毛重）Kg	主機	13.5	9.7	20.9	11.4	25	11.5
運輸重量（毛重）Kg	電池模塊	-	22.5	-	22.5	-	27.3
運輸尺寸WDH （mm）	主機運輸	540526220	540526220	580760220	540526220	580760220	540526220
運輸尺寸WDH （mm）	電池模塊	-	540526220	-	540526220		540526220

Rack 6-10kVA 技術參數

產品型號	C6K Rack	C6KS Rack	C10K Rack	C10KS Rack
額定輸出容量	6000VA/5400W	6000VA/5400W	10000VA/9000W	10000VA/9000W
輸出特性	(110-300)VAC
輸出波形	正弦波
額定電壓	208/220/230/240VAC
輸出電壓精度	±1%
輸出電壓失真度	線性負載< 1%，非線性負載 < 4%
輸出頻率（電池模式）	(50/60±0.1 )Hz
運行效率	95%；ECO 模式98%
過載能力	125%10 分鐘；150% 1分鐘
輸入特性
輸入電壓范圍	110VAC-276VAC
輸入頻率范圍	40~70HZ
輸入連接	單相三線（火線/ 零線/ 地線）
輸入諧波電流	< 3%
輸入功率因數	≥ 0.99
電池配置與管理
可配置12V電池?cái)?shù)量	默認16節，長機16-20節可設定
電池后備時間（75%負載率）	6.5分鐘	-	5分鐘	-
充電能力	默認1.4A，1-4A可設定	默認4A, 1-12A可設定	默認2A，1-4A可設定	默認4A, 1-12A可設定
接口和通訊管理
操作及顯示面板	LCD+LED
標配通訊接口	RS232/USB
通訊插槽	1 個，標配
可擴展通訊卡	NMC卡，CMC卡，AS400卡，SPCC卡
緊急關機（EPO）接口	標配
可編程干節點接口	1 個輸入+1 個輸出，標配
通訊軟件	Winpower
物理參數
主機尺寸	43857186.3
主機安裝高度	2U
主機重量（Kg）	13.3	13.6	15.2	15.5
電池模塊尺寸	438594130
電池模塊安裝高度	3U	-	3U	-
電池模塊重量（Kg）	46	-	52	-
主機運輸尺寸	586766238
主機運輸重量（Kg）	16.3	18	16.4	18.3
電池模塊運輸尺寸	578796353
電池模塊運輸重量（Kg）	52	-	58	-
環境參數
運行環境溫度	0°C ~ 50 °C
運行環境濕度	0 ~ 95% （無冷凝）
儲存溫度	-25℃ ~ 55℃
運行噪音（典型負載，1 米處）	≤ 45dB	≤ 45dB	≤ 50dB	≤ 50dB
防護等級	IP20
標準和認證
產品標準	IEC61000/IEC62040/GB4943/GB7260
產品認證	TLC/ 節能認證/CE
